JfreeChart创建饼状图实例代码介绍



JfreeChart饼图实例代码介绍 。

饼图


在JFreeChart中，与饼图绘制密切相关的类如下：

1） PiePlot

饼图绘制类，可以用来设置饼图的相关属性。例如：

PiePlot pieplot = (PiePlot)jfreechart.getPlot();
pieplot.setLabelFont(new Font(“SansSerif”, 0, 12));
pieplot.setNoDataMessage(“No data available”);
pieplot.setCircular(false);
pieplot.setLabelGap(0.02D);

2） DefaultPieDataset
默认的饼图数据集类，用来存储饼图显示的相关数据信息。例如：

DefaultPieDataset dataset = new DefaultPieDataset();
dataset.setValue(“品德”, new Double(0.2D));
dataset.setValue(“体育”, new Double(0.2D));
dataset.setValue(“音乐”, new Double(0.2D));
dataset.setValue(“其余成绩”, new Double(0.4D));

3） ChartFactory
可利用该制图工厂类createPieChart来创建一个饼图的JFreeChart对象，例如：
JFreeChart jfreechart = ChartFactory.createPieChart(“饼图示例”, dataset, true, true, false);
下面让我们看一个简单的例子，修改sample1.jsp的内容如下：

<%@ page contentType=”text/html;charset=GBK”%>

<%@ page import=”org.jfree.chart.*,
org.jfree.chart.plot.PiePlot, org.jfree.data.general.DefaultPieDataset,
org.jfree.chart.servlet.ServletUtilities,
java.awt.*”%>
<%
//设置数据集
DefaultPieDataset dataset = new DefaultPieDataset();
dataset.setValue(“初中高级程序员”, 0.55);
dataset.setValue(“项目经理”, 0.1);
dataset.setValue(“系统分析师”, 0.1);
dataset.setValue(“软件架构师”, 0.1);
dataset.setValue(“其他”, 0.2);

//通过工厂类生成JFreeChart对象
JFreeChart chart = ChartFactory.createPieChart3D(“IT行业职业分布图”, dataset, true, false, false);
PiePlot pieplot = (PiePlot) chart.getPlot();
pieplot.setLabelFont(new Font(“宋体”, 0, 12));

//没有数据的时候显示的内容
pieplot.setNoDataMessage(“无数据显示”);
pieplot.setCircular(false);
pieplot.setLabelGap(0.02D);


String filename = ServletUtilities.saveChartAsPNG(chart, 500, 300, null, session);
String graphURL = request.getContextPath() + “/DisplayChart?filename=” + filename;
%>
<img src=”<%= graphURL %>”width=500 height=300 border=0 usemap=”#<%= filename %>”>

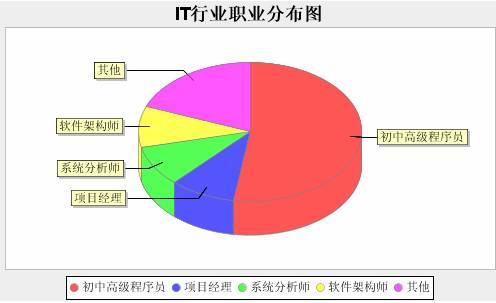

可以看出，饼图的绘制与柱状图的绘制类似，该例的运行效果如下：

JfreeChart 例子 之 饼图 - weijun726 - weijun726博客 IT技术 总结

有时候我们还想知道某块所占的具体分值，或者需要突出显示某一块。这时候需要对上例进行部分修改：dataset.setValue(“其他”, 0.2);后的那段改成：

//通过工厂类生成JFreeChart对象
JFreeChart chart = ChartFactory.createPieChart3D(“IT行业职业分布图”, dataset, true, false, false);
PiePlot pieplot = (PiePlot) chart.getPlot();
pieplot.setLabelFont(new Font(“宋体”, 0, 12));
//没有数据的时候显示的内容
pieplot.setNoDataMessage(“无数据显示”);
pieplot.setCircular(false);

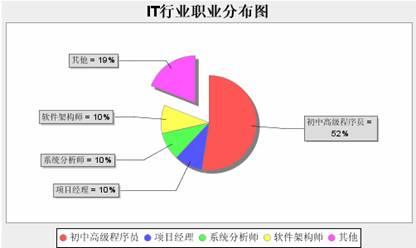

setExplodePercent方法很重要，它将Label为某名称的某块挖出来突出显示，而后两句实现的效果是在“初中高级程序员”等名称后加上百分比，改成“初中高级程序员=55%”等。加上如上的代码后，同时还需要将相关的两个java包：org.jfree.chart.labels.StandardPieSectionLabelGenerator和java.text.NumberFormat引入到该jsp页面中。此时的运行结果如下：

JfreeChart 例子 之 饼图 - weijun726 - weijun726博客 IT技术 总结
通过JFreeChart还可以提供漂亮的水晶饼图效果，接着让我们新建一个sample3.jsp页面来体验一下超炫美图吧。修改sample3.jsp页面如下：

<%@ page contentType=”text/html;charset=GBK”%>

<%@ page import=”org.jfree.chart.*,
org.jfree.chart.servlet.ServletUtilities,
org.jfree.util.Rotation,
org.jfree.data.general.DefaultPieDataset,
org.jfree.chart.plot.PiePlot3D”%>

<%
//设置数据集
DefaultPieDataset dataset = new DefaultPieDataset();
dataset.setValue(“初中高级程序员”, 0.55);
dataset.setValue(“项目经理”, 0.1);
dataset.setValue(“系统分析师”, 0.1);
dataset.setValue(“软件架构师”, 0.1);
dataset.setValue(“其他”, 0.2);

//通过工厂类生成JFreeChart对象
JFreeChart chart = ChartFactory.createPieChart3D(“IT行业职业分布图”, dataset, true, true, false);
//获得3D的水晶饼图对象
PiePlot3D pieplot3d = (PiePlot3D) chart.getPlot();
//设置开始角度
pieplot3d.setStartAngle(150D);
//设置方向为”顺时针方向“
pieplot3d.setDirection(Rotation.CLOCKWISE);
//设置透明度，0.5F为半透明，1为不透明，0为全透明
pieplot3d.setForegroundAlpha(0.5F);
pieplot3d.setNoDataMessage(“无数据显示”);

String filename = ServletUtilities.saveChartAsPNG(chart, 500, 300, null, session);
String graphURL = request.getContextPath() + “/DisplayChart?filename=” + filename;
%>
<img src=”<%= graphURL %>”width=500 height=300 border=0 usemap=”#<%= filename %>”>

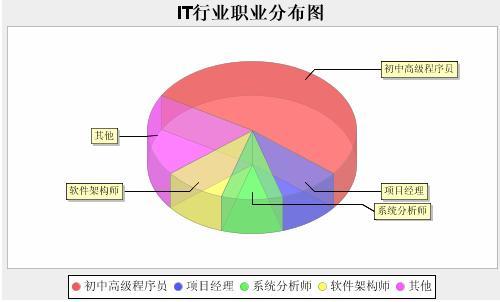

利用setForegroundAlpha()方法可以设置3D饼图的透明度，利用setStartAngle()可以设置其开始角度，利用setDirection()方法可以设置其方向。该例的运行效果如下图所示：


JfreeChart 例子 之 饼图 - weijun726 - weijun726博客 IT技术 总结
