ESP8266串口WiFi扩展板详解

产品简介

ESP8266串口WiFi扩展板是深圳四博智联科技有限公司开发的一款基于乐鑫ESP8266的超低功耗的UART-WiFi模块，兼容Arduino UNO、Mega等标准主板，可以方便地进行二次开发，加速产品原型设计。

基于乐鑫ESP8266模块，实现串口转WiFi功能。模块具备以下特点：

1、 WiFi采用工业级芯片ESP8266，模块为ESP-12E带金属屏蔽罩，强抗干扰能力；

2、标准引脚兼容Arduino Uno、Mega2560等主控板，Arduino与UNO连接采用电压转换芯片，使得3.3V和5V兼容；

3、串口采用双路拨码开关进行控制，使得扩展板既可以单独作为Arduino Uno扩展板使用，也可以作为ESP8266扩展板使用；

4、真正串口WiFi，Arduino程序无需任何配置；

5、基于WebServer配置WiFi参数和串口参数；

6、可作为独立的ESP8266开发板使用，下载官方AT指令固件、NodeMCU开源固件等;

7、可作为独立的Arduino Uno扩展板使用，引脚全部引出。

更多的Doit串口WiFi模块扩展板、驱动板资料，可以参考：http://www.doit.am，https://szdoit.taobao.com/。

技术规格

支持无线802.11 b/g/n 标准；
支持STA/AP两种工作模式；
内置TCP/IP协议栈，可以配置一个socket；
支持标准TCP/UDP Server和Client；
串口波特率支持： 1200/2400/4800/9600/19200/38400/57600/74800/ 115200 bps；
串口数据位：5/6/7/8位；
串口奇偶校验：无；
串口停止位：1/2位；
标准Arduino UNO、Mega引脚间距；
引出Arduino Pin 2/3/4/5/6/7/8/9/10/11/12/13；
引出ESP8266 GPIO 0/2/4/5/9/10/12/13/14/15/16/ADC/EN/UART TX/UART RX；
RESET复位；
KEY按键复用配置功能；
两位拨码开关实现Arduino和ESP8266串口扩展切换；
WiFi工作电流：持续发送：≈70mA（200mA MAX），待机：<200uA；
无线传输速率：110-460800bps；
工作温度：-40℃～＋125℃
模块重量：约20g

接口定义

本扩展板提供PCB视图所示的接口引脚，每个管脚功能均丝印在线路板上，具体定义如下：

指示灯含义

ESP8266串口WiFi扩展板有两个LED指示灯。红色为电源指示常亮LED。蓝色为多功能指示灯，其具体含义如下：

快速开始

本节使用两个案例快速配置ESP8266串口WiFi，实现串口透传功能。

进入配置模式

扩展板在出厂的时候设置为配置模式，必须设置后才能开始透传使用。此外，如果扩展板已经配置工作在透传模式，可以通过长按KEY按键超过一秒钟进入配置模式，重新对模块进行设定。

1，模块上电，在配置模式下模块WiFi信号：“DoitWiFi_Config”。密码为：“12345678”。

2，在浏览器输入WiFi扩展板地址：192.168.4.1打开配置页面。如下图所示。

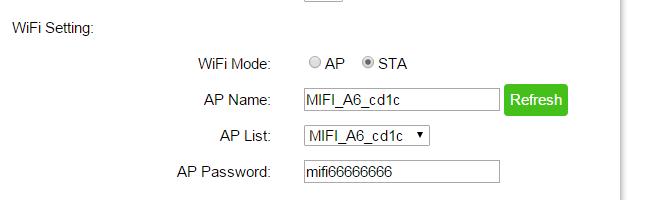

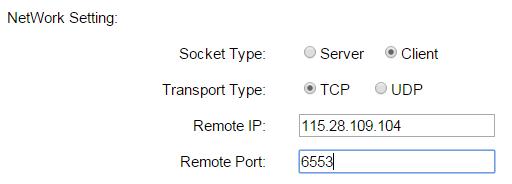

WiFi扩展板内置的WebServer支持配置串口参数、ESP8266的WiFi工作模式（AP、STA）、网络参数设置等。支持自动或手动扫描AP列表。

3，在此无需进行任何更改。直接点击“Submit”按钮提交。提示成功。

提交后，模块会自动重启，进入AP模式，设置串口参数为9600，n，8，1。WiFi工作模式为热点（AP），ssid为“DoitWiFi_Ser2Net”，密码为“12345678”。建立TCP Server，监听端口为9000。这是WiFi模块的出厂默认配置。如果使用“FactorDefault”，同样会配置为这些参数。Arduino数据转WiFi

完成上一节步骤后，按照如下简单步骤实现数据透传。

步骤如下：

1，将WiFi扩展板插入Arduino主板的扩展插槽中。将拨码开关的1、2均拨到OFF位置，断开WiFi扩展板与Arduino的串口连接。

2，将下列代码下载到Arduino中。该代码将Arduino的串口初始化为9600，n，8，1。
